Auswertung von Niederschlag- und Abflussmessungen

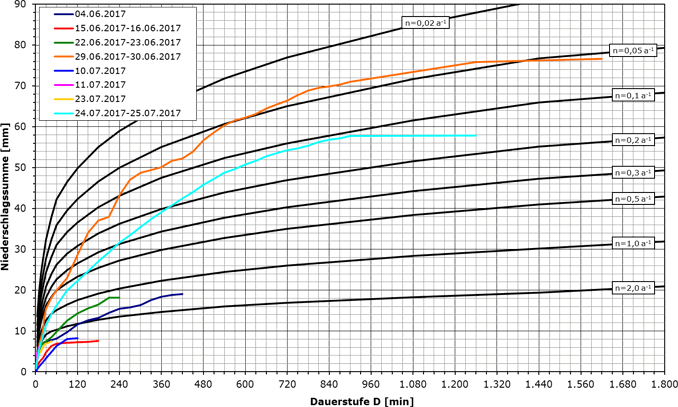

Abbildung 1: Statistische Einordnung von gemessenen Niederschlägen
Abbildung 1: Statistische Einordnung von gemessenen Niederschlägen

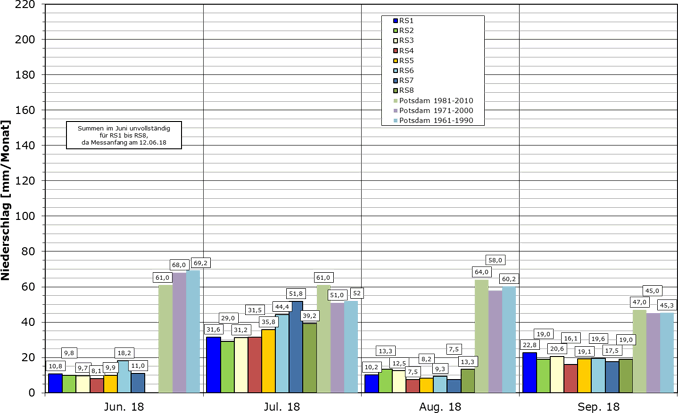

Abbildung 2: Vergleich der gemessenen Monatssummen mit statistischen Werten
Abbildung 2: Vergleich der gemessenen Monatssummen mit statistischen Werten

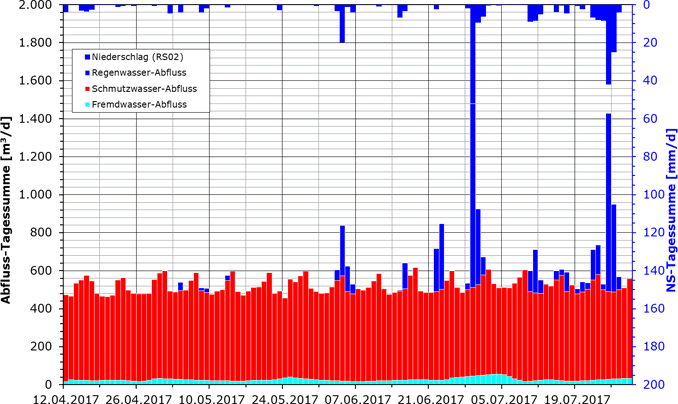

Abbildung 3: Auswertung der Trockenwetterabflüsse, Tagessummen
Abbildung 3: Auswertung der Trockenwetterabflüsse, Tagessummen

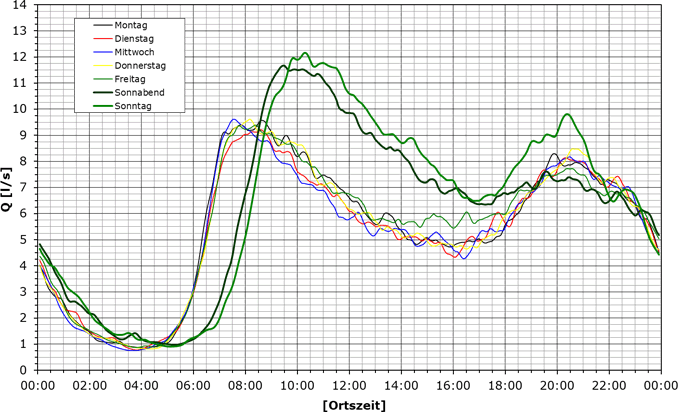

Abbildung 4: Auswertung der Trockenwetterabflüsse, Schmutzwassertagesganglinien
Abbildung 4: Auswertung der Trockenwetterabflüsse, Schmutzwassertagesganglinien

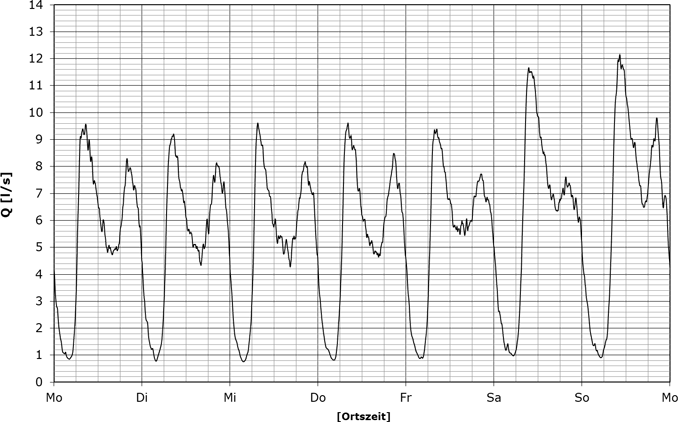

Abbildung 5: Auswertung der Trockenwetterabflüsse, Schmutzwasserwochenganglinie
Abbildung 5: Auswertung der Trockenwetterabflüsse, Schmutzwasserwochenganglinie

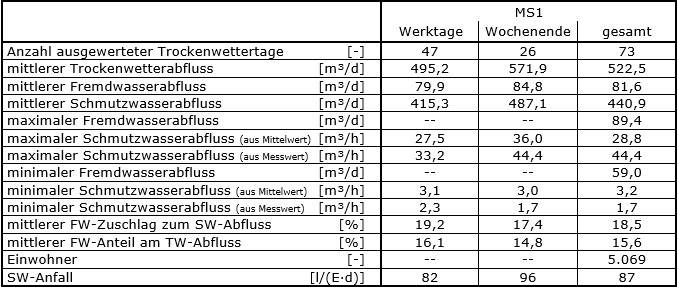

Tabelle 1: Auswertung der Trockenwetterabflüsse, Ergebnisse
Tabelle 1: Auswertung der Trockenwetterabflüsse, Ergebnisse

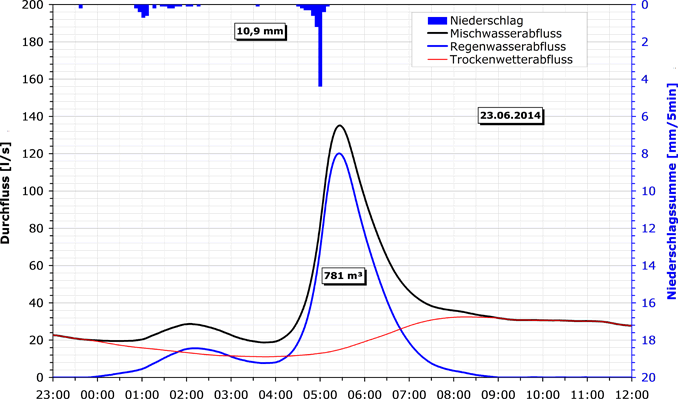

Abbildung 6: Auswertung der Mischwasserabflüsse, Abtrennung des Regenwasseranteils
Abbildung 6: Auswertung der Mischwasserabflüsse, Abtrennung des Regenwasseranteils

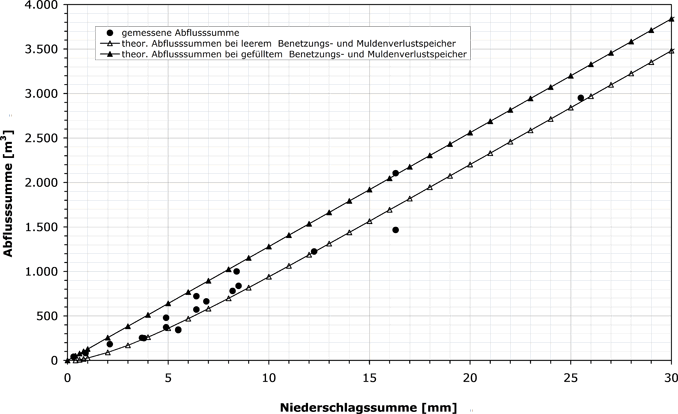

Abbildung 7: Auswertung der Mischwasserabflüsse, Niederschlag-Abfluss-Beziehung
Abbildung 7: Auswertung der Mischwasserabflüsse, Niederschlag-Abfluss-Beziehung
